Lämmitysjärjestelmien asentaminen, huolto ja säätäminen

10.3 Patteriventtiilin vaihto jäädyttämällä

Työkalut:
-Rothenber-jäädytyskone
-knipexit

Lisää kuvateksti

-jakoavain

Jäädytyskone

asentaja irroittaa patteriventtiiliä. patteriventtiili on suljettuna, ja pikkuisen raotettuna kerrallaan näen vedentulon loputtua, että putki on jäätynyt

Jäädytys käynnissä. venttiili yhdistäjästä auki.

venttiili ja sulkutulppa vaihdettuna.

29.3 kerrostalon lämmitysjärjestelmän mittaus ja säätäminen uudiskohde

Kaipaisenrinne 2 Tampere

5-kerroksinen kerrostalo uudiskohde.

Työ: Lämmitysjärjestelmän mittaus ja tasapainotus.

Tietoja: Lämmitysmuoto: kaukolämpö, lämmönluovuttimet: patteri (vesikiero)

Työkalut: ilmausavain, jakoavain, knipexit, virtausmittari TA-CMI II

Kerrostalon julkisivu

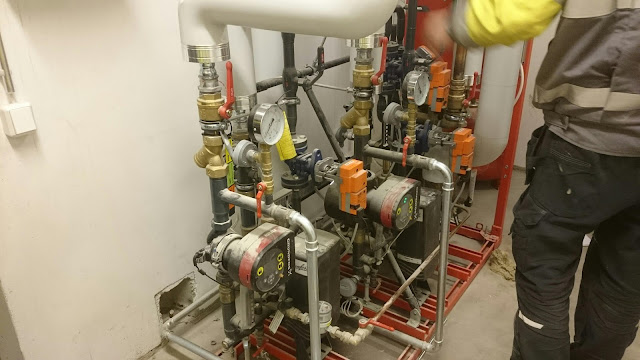

Lämmönjakokeskus. IV-lämmitys ja vesikiertoinen patterilämmitys- kaukolämpölämmönsiirtimet

Keskimmäinen eli lämmityksenvesikiertopumppu säädettynä 100%

1-kerros  pattereiden linjasäätöventtilin esisäätöarvot.

5-kerros  pattereiden linjasäätöventtilin esisäätöarvot.

Mittauspöytäkirja. 17 linjasäätöventtiiliä, joista 14 asetettu esisäätöarvot.
2 linjaa L4 ja L7/2 mittaus epäonnistuneet, koska linjoista puuttui patterit.
Arvoista päättelimme (n. 35% korkeat kautta linjan), että pumpun kierroksiapitää laskea 35%.
Tämän jälkeen kaikki linjat lukuunottamatta L4 ja L7/2 osuivat asetusarvoonsa.

J. Jalonen suorittaa mittausta 4-kerroksessa

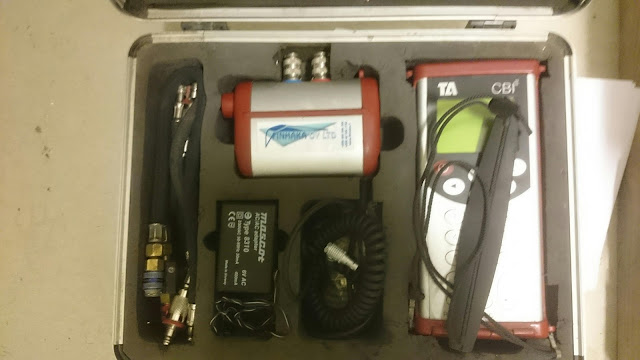

Virtausmittari TA CBI II

Kiertovesipumppu Grundfos. Pumpun asetusarvoa säädettiin vasemman yläkulman palkista Nostokorkeutta muuttamalla.

puhtaaksikirjoitetut mittaustulokset

2.6 Kaukolämpöpaketin vaihto

Kohde: 90-luvun omakotitalo
Tavoite: Vaihtaa uusi kaukolämpöpaketti
Työkalut: Puristuskone, knipexit, jakoavain, putkileikkuri, hitsausvehkeet
osat: Uusi kaukolämpöpaketti,
Puserrusosat:
22x15 puserrusmuutosnippa
2x 22 puserruskulma
2x 18mm palloventtiili
Puristusosat:
3x 22x 45 +
3x 22x 45 -
5x 22x 90 +
2x T-haara 22
2x 22x18 sup
2x 22x 3/4 uk
mustat osat
2x 3/4 piippukulma
2x 3/4x 3/4sk teräsputken liitin
DN15 teräsputkea

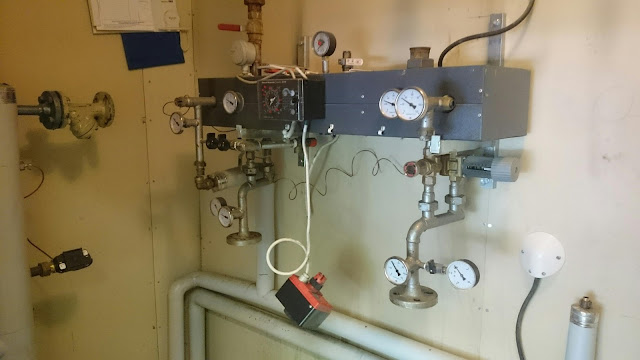

Vanha kaukolämpö-paketti

Uusi kaukolämpöpaketti lattialla

Kaukolämpötukki. kulutusanturit

vanha vaihdin

vanha vaihdin lattialla

Uusi vaihdinpaketti asennettuna seinälle käyttäen 10mm LVI-ruuveja

Vaihdinpakettiin liitetty vesilinja 22mm kuparilla ja kaukolämpölinjaan hitsattu putket

Kaukolämpöputket hitsattuna muotoonsa

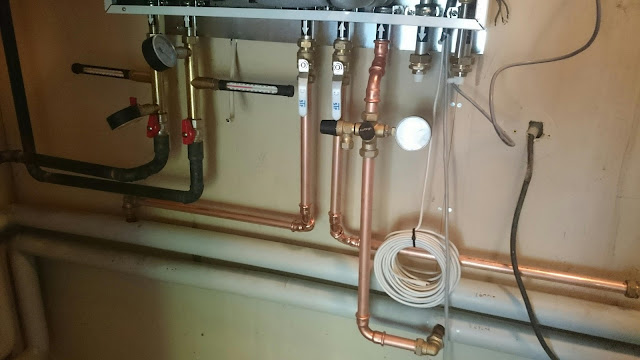

Lämmitysputket 22mm kuparilla. Ylhäällä ilmanpostot. Yhdistetty teräsputkenliittimillä linjaan. menovesianturi

lämpölinjan meno ja paluu. Ylimääräiset putket tulpattu "sokeilla"

Käyttövesipuolen putket ja varovettiili kylmässä vedessä.

Vanhoihin käyttövesiputkiin liittyminen helmiliitoksilla.

Lämminvesikierto

Työ valmis.

19.4 Lämmityksen runkolinjan rakentaminen kerrostalon kerroksen kattoon


Kerrostalon 3-kerros, johon asennan kannakkeet ja lämmityksen runkolinjan

putkikoot 28, 22, 18, 15
osia: jatkoja, T-haaroja. 90 käyriä + ja -, 45 käyriä + ja - joka kokoa, linjasäätöventtileitä 3/4, 1/2 , palloventtileitä 22, 18mm ja 15mm, kannakekiskoa, kierretankoa, kannakkeita

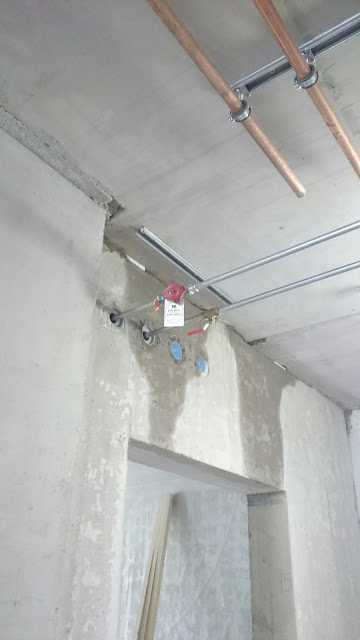

kannakekiskojen kiinnitys kattoon

kannakkeiden asennus kiskoihin

kannakkeita

Kerroksen piirrustus, jonka mukaan runkolinjat rakennetaan

Käyttövesiputket ja lämmitysputket (28mm sinkittyä terästä)

linjasäätöventtiilit 1/2

menopuolella palloventtiili ja paluupuolella linjasäätö

päätyhuoneiston putkitus valmiina

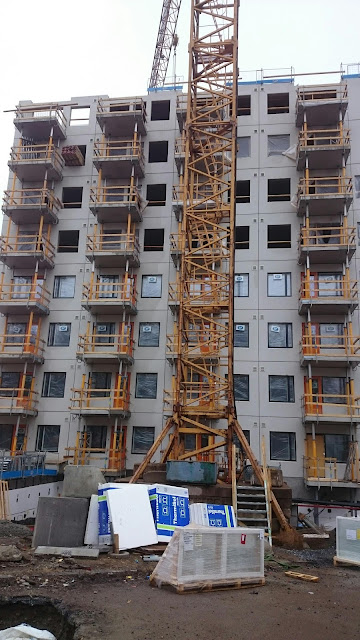

kerrostalo ulkoa. Joka kerrokseen tehdään samanlainen lämmitysverkosto.

seuraavat huoneistot valmiina

vastakkaiset huoneet peilikuvana

Valmista lämmityksen runkolinjaa

7.4 Lattialämmitysputken asennus kerrostalon kellarikerrokseen

työkalut: surrauskoukku, pex-leikkurit

eteinen, johon kerroksen jakotukki asennetaan

ensimmäinen huone asennettuna

2. huoneen raudoitus

lattialämmityspiirrustus. Aula, josta lähdetään liikkeelle. alareunassa keskellä. 1. huone oikealla ja 2. huone vasemmalla. 3. huone vasemmalla toiseksi alimmaisena

ykköshuone ja uponorin putkikieppi

ykköshuone

2.huone valmiina

aula, johon jakotukki tulee

3. huoneen 2-piiriä.

3.huone

putkikieppi

Uponor-pex-putkea 17x2

4.1 Lattialämmityksen asentaminen uudiskohde

Lattiälämmityksen asentaminen uudiskohteessa

1000m lattialämmitysputkea 2 jakotukkia ja 13 lämmityspiiriä

Omat työt:

Putkien surraus betoniverkkoon

putkien liittäminen jakotukkeihin

omakotitalo 160 m2 yhdessä kerroksessa

betoniraudoitus asennettuna

Mestari purkaa laatikoita

Jakotukit märkätilojen lämmityskiertoihin

Ylempänä asuintilojen jakotukki ja alempänä märkätilojen

Osa putkesta asennettuna

asuintilojen jakotukki. Oikealla käyttövesien putkia

Märkätilan putkitus, sauna, kylpyhuone. suihkun käyttövesiputket

valmista putkitusta

Lattialämmitysputkituksen rakennuspiirrustus

19.11 Lattialämmityskierron teko sähkölämmitteiseen lämminvesivaraajaan patterikierron vierelle.

50-Luvun remontoitu omakotitalo

Lattialämmityskierron teko sähkölämmitteiseen lämminvesivaraajaan patterikierron vierelle.

Omat työt: suunnittelu, osien tilaaminen, linjan teko ja jakotukkien tekeminen ja liittäminen lämminvesivaraajaan ja lattialämmitysputkistoon

Osia: 1" messinki t-haara, palloventtiili, 90 kulma sisäkierre, musta kaksoisnippa x2 , messinki kaksoisnippa
Puristusosat: 4x 90x20 käyrä -, 3x 90x20 käyrä +
jakotukinkannake

Pumppu ( asiakas halusi säästää ja tämän vuoksi laitoin käytetyn pumpun)

Käsin piirretty karkeasuunnitelma ja tarvikeluettelo

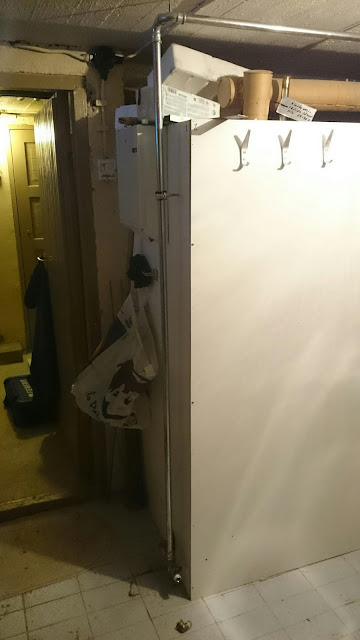

Lämminvesivaraaja ja paisuntasäiliö. Oikealla näkyy patterikierron pumppu (sininen) ja lämpimän käyttöveden menoputki (kattilasta)

Lämminvesivaraaja ja paisuntasäiliö. Oikealla näkyy patterikierron pumppu (sininen) ja lämpimän käyttöveden menoputki (kattilasta)

paisuntasäiliö ja vino paisuntasäiliön putki

Tyhjennysventtiili

Lattialämmityksen pexit. Toisessa huoneessa

Oleskeluhuone

Lattialämmitys-Pexit 22mm

Suoristettu paisuntasäiliön putki

Otto paisuntalinjasta 1" T-haara, 1" yhdistäjä ja  palloventtiili. 1" putki

Uusi sunttiventtiili eli lämmityskierron kolmitiesäätöventtiili. Otto lattialämmitykselle otettu paisuntalinjasta (oikealla). Paluulinja suntin vasemmalla puolella. Lämpömittari suntin yläpuolella ja sen takana näkyy kiertopumppu.

Suntti, lämpömittari ja pumppu

Paluulinja tehty lämminvesivaraajan tyhjennyslinjaan. Tehty myös uusi tyhjennys.

Suntti, pumppu ja paluukierto

Putkien matkaa jakotukeille

Jakotukit. Menopuolella patterin säätöventtiilit ja paluupuolella sulkuventtiilit. Painemittari paluupuolella koepaineistusta varten. Molemmissa jakotukeissa kuulasulkuventtiilit ilmanpoistoon.
